جهاز مُتعقب الأسلاك / UT682 Wire Tracker

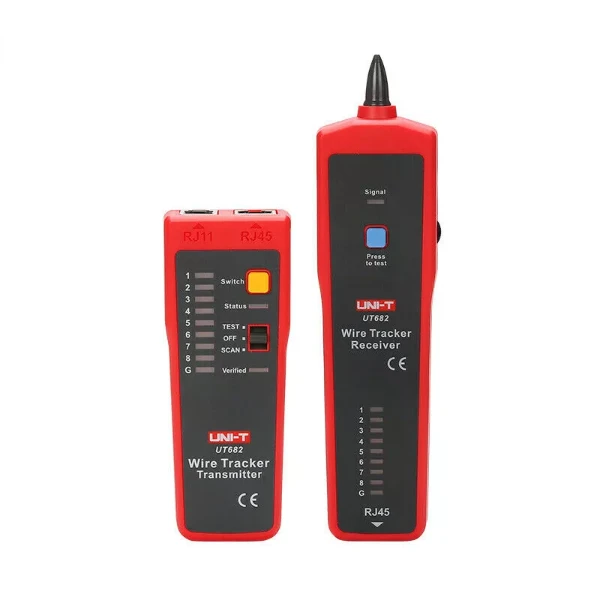

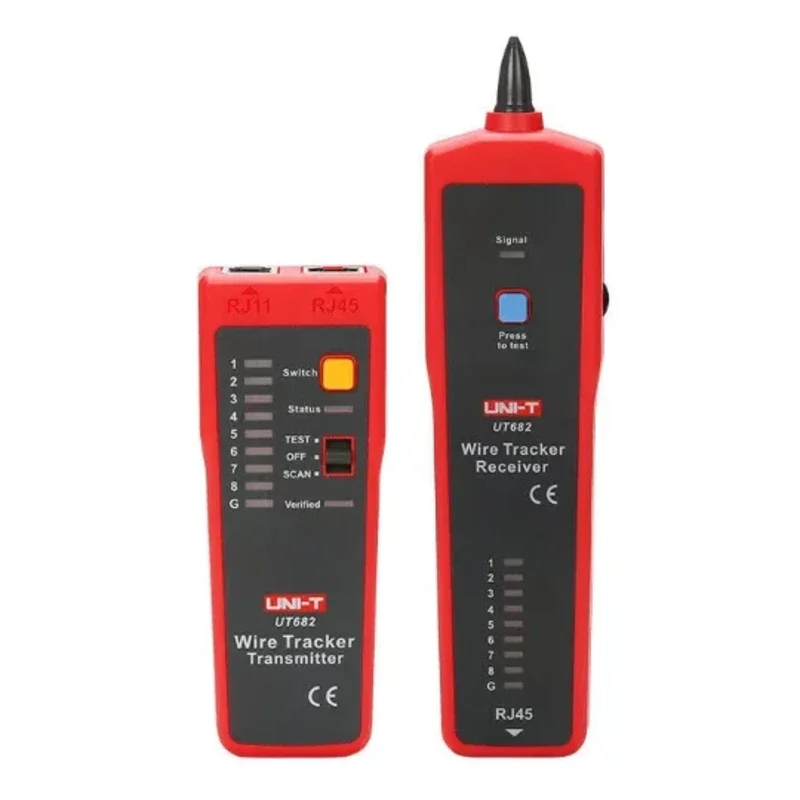

طقم جهاز تتبع وتحديد مسار الأسلاك والكابلات UNI-T UT682 Wire Tracker Kit هو طقم فحص وتشخيص احترافي يتكون من جهاز إرسال (Transmitter) وجهاز استقبال (Receiver) ومجموعة ملحقات كاملة. مصمم خصيصاً لمهندسي الاتصالات، فنيي الشبكات، ومثبتي الأنظمة الصوتية والمرئية لتحديد مسارات الكابلات وتتبع الأعطال بدقة عالية دون الحاجة لتقشير أو تجريد العزل الخارجي للأسلاك.

يتميز جهاز UT682 بقدرته على تتبع كابلات الشبكة (RJ45)، خطوط الهاتف (RJ11)، وكابلات الطاقة والتغذية الكهربائية على مسافات تتبع طويلة تصل إلى 3000 متر. يتيح الجهاز فحص التسلسل السلكي للشبكات (Wire Alignment) واكتشاف الانقطاع والقصر الكهربائي (Open/Short Circuit)، بالإضافة إلى فحص قطبية الجهد المستمر (DC Voltage & Polarity). تم تزويد جهاز الاستقبال بمقبض لضبط مستوى الصوت ومقبس لسماعات الرأس (Headphone Jack) لضمان الاستماع الواضح لإشارة التتبع الصوتية في بيئات العمل المزدحمة بالضوضاء.

المواصفات الفنية الأساسية:

• الطراز: UNI-T UT682 Kit (يتضمن المرسل والمستقبل وكابلات التوصيل)

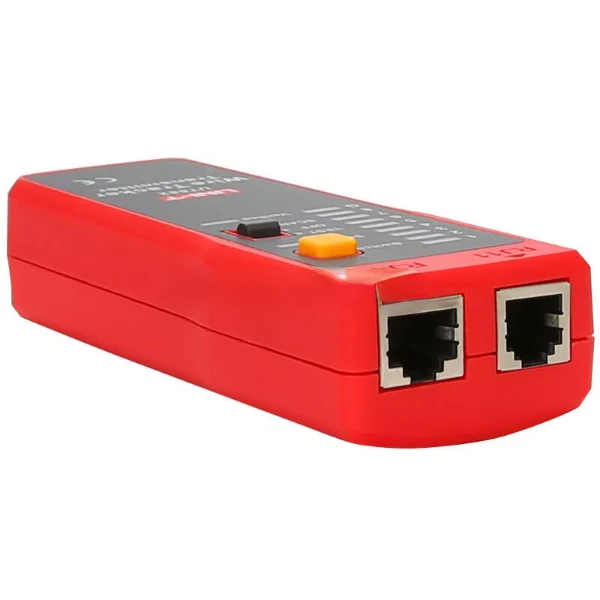

• أنواع الكابلات المدعومة: كابلات الشبكة (Ethernet LAN RJ45)، خطوط الهاتف (RJ11)، كابلات الطاقة والكهرباء

• مسافة تتبع خطوط الهاتف والشبكة: تصل إلى 3000 متر (≥3000m)

• مسافة تتبع كابلات الطاقة والكهرباء: حتى 320 متر

• وظائف الفحص التشخيصي:

  • كشف ترتيب الأسلاك (Line Sequence) عبر 9 مؤشرات LED

  • كشف الانقطاع والقصر (Open / Short Circuit Test)

  • فحص مستوى وقطبية الجهد المستمر (DC Voltage Polarity: ±5V~52V)

• خاصية تعديل السرعة: وضع قياس سريع وبطيء (Fast / Slow Selectable)

• المنافذ الملحقة: مخرج سماعة رأس (Headphone Jack) ومقبض التحكم بالصوت على وحدة الاستقبال

• جهد الحماية ضد الحمل الزائد: حماية مرسل الإشارة حتى 52V DC

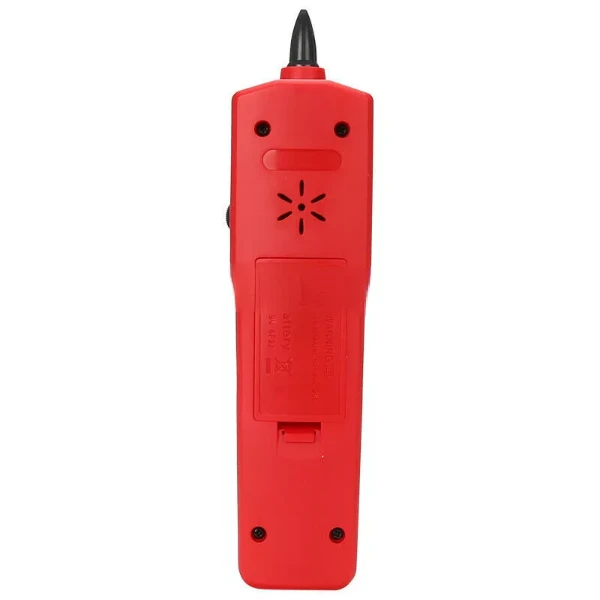

• التغذية: يعمل ببطارية 9V (6F22) للوحدتين مع مؤشر انخفاض الجهد

المميزات والتطبيقات:

• تتبع بدون تجريد العزل: تحديد مسار الكابل المطلوب بدقة بين حزم الكابلات الضخمة خلف الجدران والأسقف دون إتلاف العزل.

• مناسب للبيئات المزدحمة بالضوضاء: منفذ سماعة الرأس يضمن سماع نغمة الإشارة بوضوح في مراكز البيانات وورش العمل.

• فحص شامل للشبكات والجهد: يجمع بين وظائف تتبع النغمة (Tone Probe) وفحص ترتيب أسلاك Ethernet وتحديد القطبية.

• تطبيقات واسعة: صيانة وتتبع كابلات المقاسم والاتصالات، تشخيص كابلات الإنترنت والـ LAN، فحص تمديدات الكاميرات والأنظمة الصوتية، وتتبع أعطال السيارات.
