جهاز قياس الحثيه والسعة والمقاومة / UT612 LCR Meter

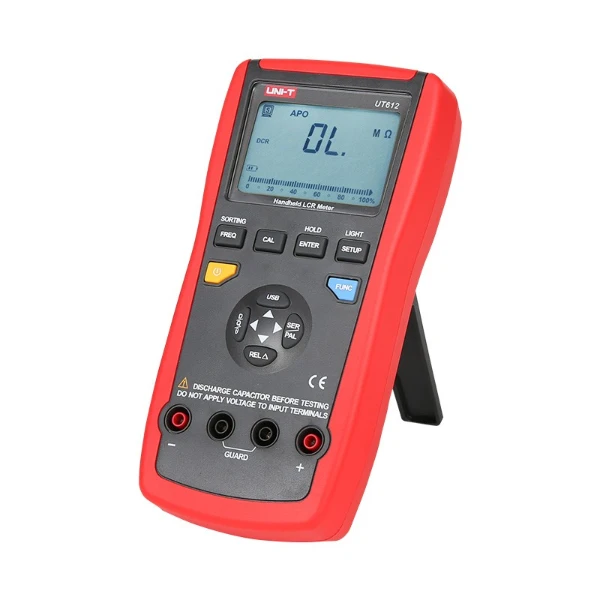

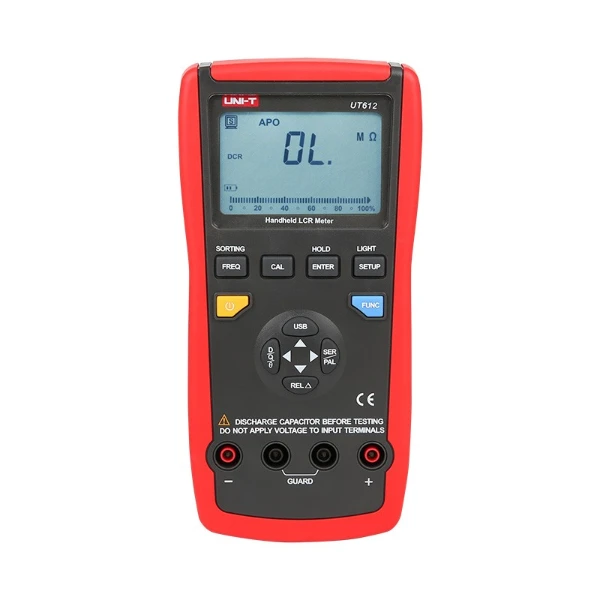

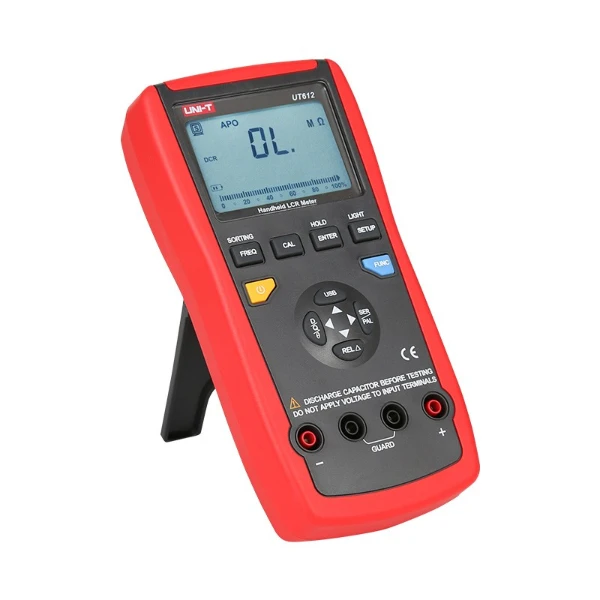

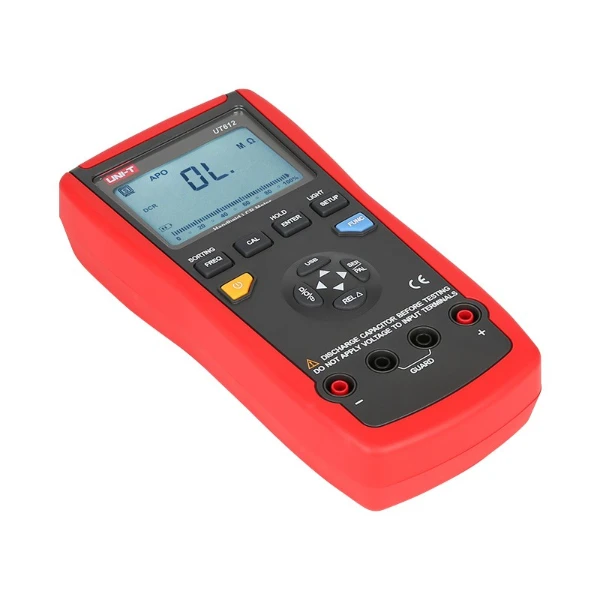

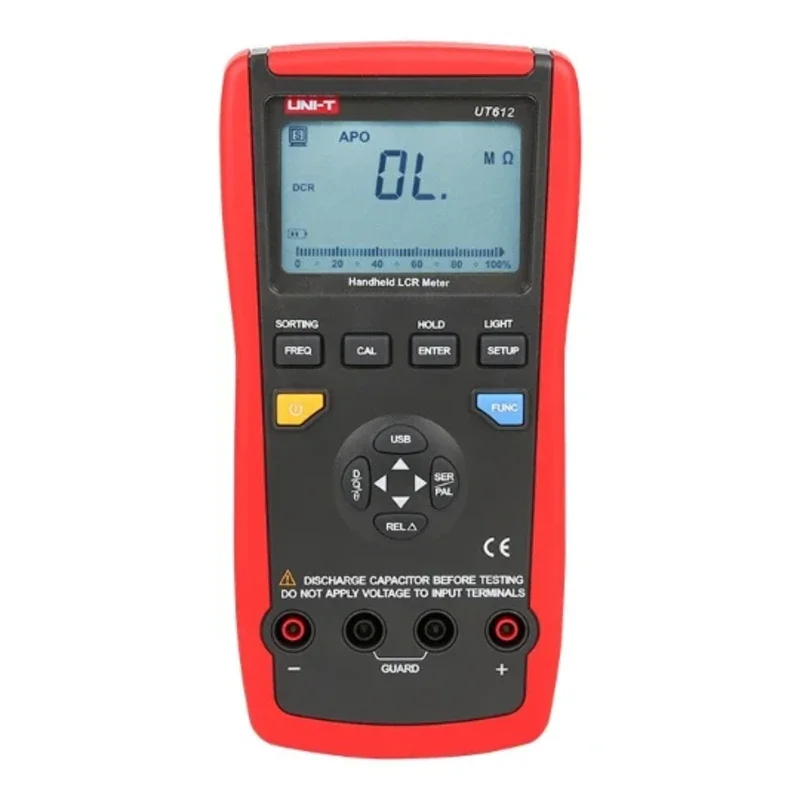

جهاز القياس الاحترافي UNI-T UT612 (Handheld LCR Meter) هو أداة فحص واختبار متقدمة وعالية الدقة مصممة خصيصاً لمهندسي الإلكترونيات، فنيي البحث والتطوير (R&D)، ومعامل الصيانة لقياس الخصائص المركبة للمكونات الإلكترونية مثل السعة (Capacitance)، المحاثة (Inductance)، والمقاومة (Resistance/ESR).

يتميز جهاز UT612 بتقديم ترددات اختبار متعددة تصل حتى 100kHz، مما يمنحه دقة استثنائية في تقييم المكونات السطحية (SMD) والمكونات الإلكترونية الدقيقة تحت ترددات عمل واقعية. يوفر الجهاز شاشة LCD مزدوجة تتضمن رؤية شريطية (Analog Bar Graph) وتتيح القراءة المتزامنة للقيم الرئيسية والملاحظات الثانوية مثل عامل الجودة (Q)، عامل التشتت (D)، المقاومة المكافئة على التوالي (ESR)، والزاوية (θ). كما يتضمن الجهاز منفذ USB لنقل البيانات إلى الكمبيوتر وتحليلها عبر البرنامج المرفق.

المواصفات الفنية الأساسية:

• الطراز: UNI-T UT612

• ترددات الاختبار (Test Frequencies): 100Hz / 120Hz / 1kHz / 10kHz / 100kHz

• قياس المحاثة (Inductance): من 20uH إلى 2000H

• قياس السعة (Capacitance): من 200pF إلى 20mF

• قياس المقاومة (Resistance): من 20Ω إلى 200MΩ

• معلمات القياس الثانوية: D, Q, ESR, θ (Phase Angle), DCR (DC Resistance)

• دقة القياس الأساسية: ±0.3%

• أنماط القياس: متوالي / متوازي (Series / Parallel Measurement Modes)

• الاتصال: منفذ USB لنقل البيانات وتخزينها على الكمبيوتر

• التغذية: يعمل ببطارية 9V (6F22) أو عبر منفذ USB

المميزات والتطبيقات:

• تردد اختبار عالي (100kHz): يضمن قياس كفاءة المكثفات والملفات بدقة متناهية تحت الترددات العالية المستخدمة في محولات الطاقة الحديثة.

• تحليل ESR و Q/D كامل: يوفر تشخيصاً شاملاً لجودة المكثفات والملفات واكتشاف التآكل الداخلي للمكونات.

• برمجيات نقل البيانات عبر USB: سهولة مراقبة القراءات على المدى الطويل وتسجيل البيانات لتحليل الجودة.

• تطبيقات واسعة: معامل الأبحاث والتطوير للإلكترونيات، صيانة لوحات الأجهزة الحساسة، فحص واختبار جودة المكونات السطحية (SMD)، وتصنيع المحولات والملفات.
