جهاز اختبار مقاومة العازليه / UT512 Insulation Resistance Tester

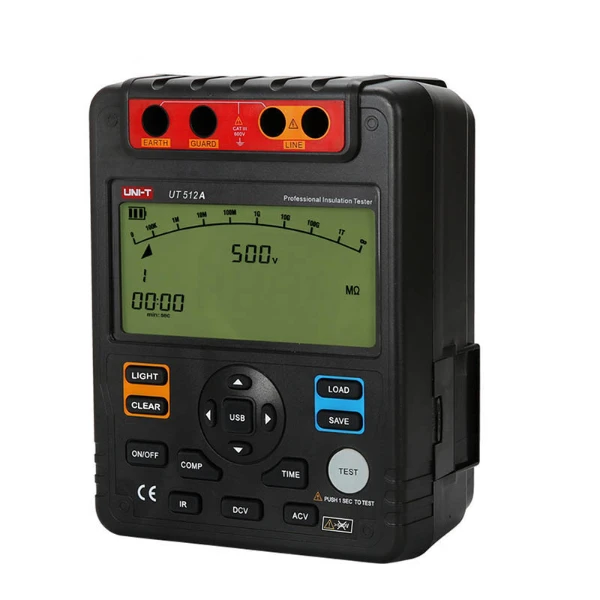

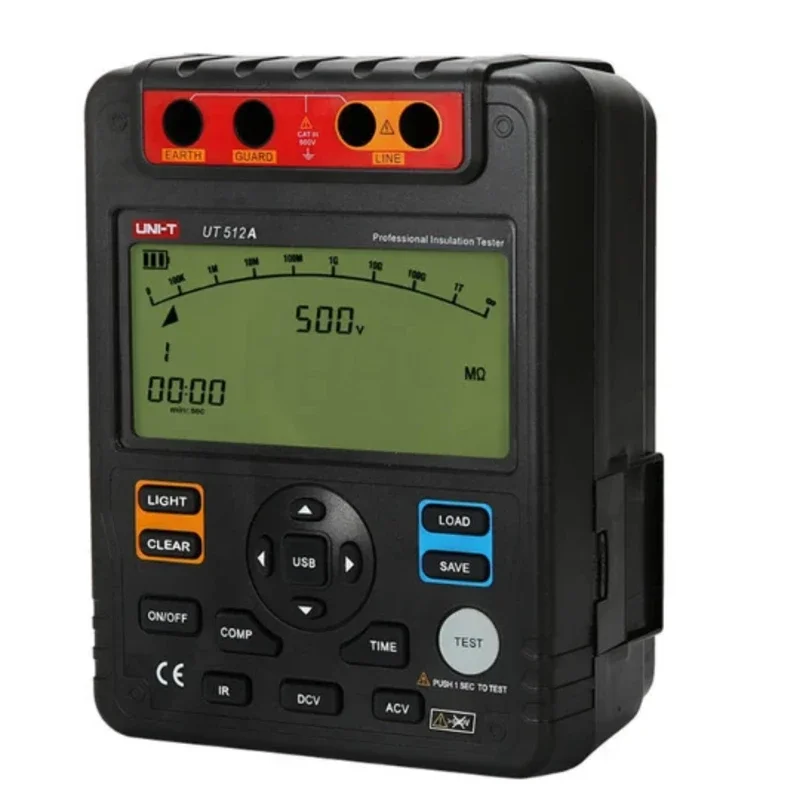

جهاز قياس وفحص مقاومة العزل الرقمي العالي UNI-T UT512 (Digital Insulation Resistance Tester / Megohmmeter) هو أداة فحص واختبار متقدمة واحترافية مصممة خصيصاً للمهندسين والفنيين لفحص جودة عزل الكابلات ذات الجهود العالية، المحولات الكبيرة، المولدات، والمحركات الصناعية العملاقة.

يتميز جهاز UT512 بتوفير أربعة مستويات اختبار جهد واسعة تتراوح من 500V إلى 2500V، وقادرة على قياس مقاومة عزل هائلة تصل حتى 100 جيجا أوم (100GΩ) بدقة متناهية. يدعم الجهاز وظائف التشخيص واختبارات العزل المتقدمة مثل حساب مؤشر الاستقطاب (PI - Polarization Index) ونسبة الامتصاص الصازمية (DAR)، بالإضافة إلى قياس جهود التيار المستمر والمتناوب (AC/DC). يأتي الجهاز مزوداً بذاكرة داخلية لتخزين واسترجاع البيانات، ومنفذ اتصال USB لنقل القراءات إلى الكمبيوتر، مع حافظة حماية متينة شديدة التحمل ومقاومة لظروف العمل الميداني الصعبة.

المواصفات الفنية الأساسية:

• الطراز: UNI-T UT512

• جهود اختبار العزل (Test Voltages): 500V / 1000V / 1500V / 2500V (بدقة ±5%)

• نطاق قياس مقاومة العزل:

  • عند 500V: من 0.5MΩ إلى 20.0GΩ

  • عند 1000V: من 1.0MΩ إلى 40.0GΩ

  • عند 1500V: من 1.5MΩ إلى 60.0GΩ

  • عند 2500V: من 2.5MΩ إلى 100GΩ

• تيار القصر (Short-Circuit Current): < 1.8mA

• اختبارات التشخيص: قياس مؤشر الاستقطاب التلقائي (PI) ونسبة الامتصاص (DAR)

• سعة تخزين البيانات: حتى 18 مجموعة بيانات مع إمكانية استرجاعها

• قياس الجهد:

  • DC Voltage: حتى 1000V

  • AC Voltage: حتى 750V

• الاتصال: منفذ USB لنقل البيانات والتحليل عبر الحاسوب

• التغذية: يعمل بـ 8 بطاريات 1.5V (R14) مع خاصية التفريغ الذاتي التلقائي ومنبه انخفاض البطارية

• تصنيف السلامة: CAT III 600V / CAT IV 300V

المميزات والتطبيقات:

• جهد اختبار عالي يصل إلى 2500V: يتيح فحص عزل المحولات والمحركات عالية الجهد والخطوط الصناعية بعمق وموثوقية.

• تحليل احترافي لـ PI و DAR: يقيّم تقادم العزل والتغيرات الزمنية للرطوبة والتآكل دون الحاجة لحسابات يدوية.

• تخزين ونقل البيانات عبر USB: يسهل توثيق تقارير الفحص الفنية ومتابعة سجلات الصيانة بانتظام.

• تطبيقات واسعة: محطات توليد الطاقة الكهربائية، اختبار المحولات الكبرى، فحص عزل الكابلات الأرضية والمغذيات الصناعية الضخمة.
