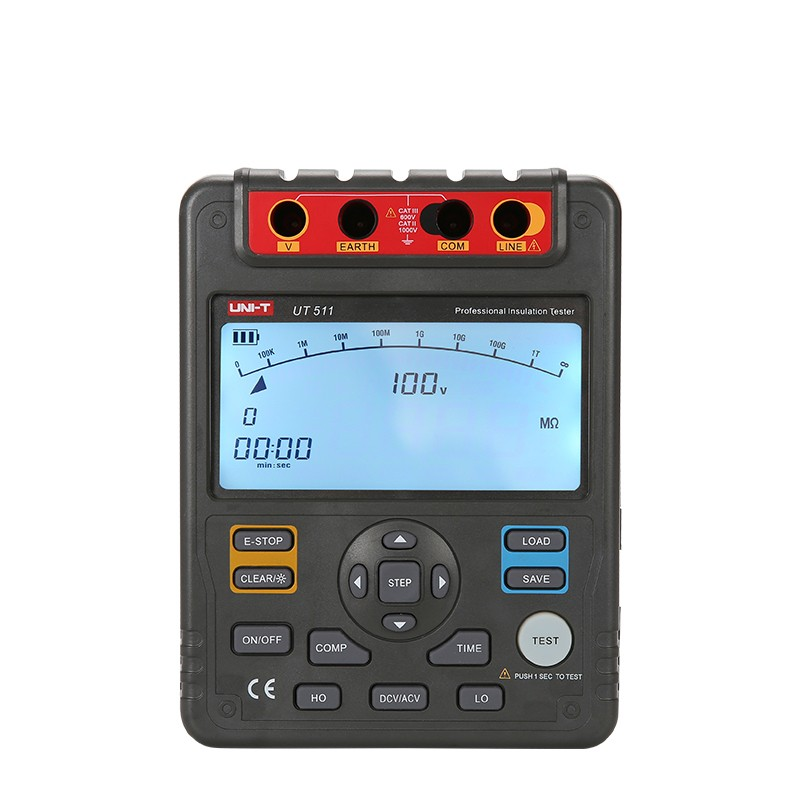

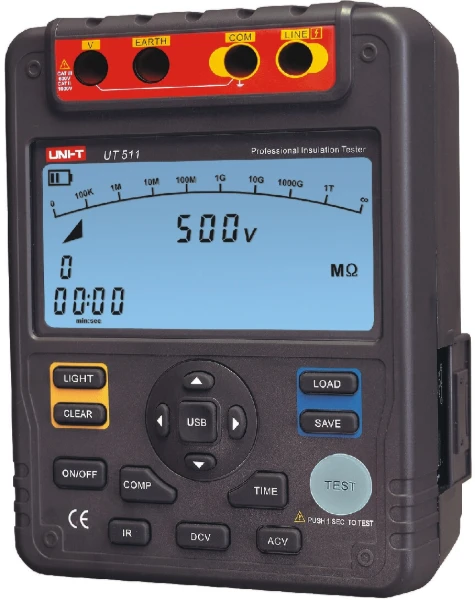

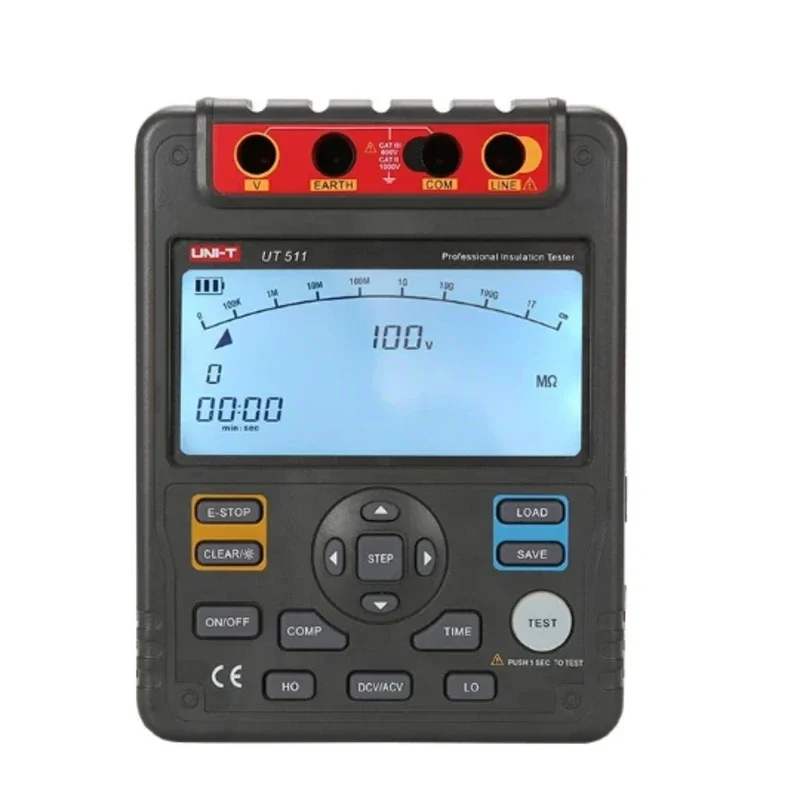

جهاز اختبار مقاومة العازليه / UT511 Insulation Resistance Tester

جهاز قياس وفحص مقاومة العزل الرقمي UNI-T UT511 (Digital Insulation Resistance Tester / Megohmmeter) هو أداة فحص واختبار متقدمة وعالية الدقة مخصصة للمهندسين والفنيين لفحص جودة العزل الكهربائي واكتشاف التآكل أو التسريب في الكابلات، المحولات، المحركات الكهربائية، والمعدات الصناعية ذات الجهد العالي.

يتميز جهاز UT511 بتقديم أربعة مستويات اختبار جهد تتراوح من 100V إلى 1000V، وقادرة على قياس مقاومة عزل فائقة تصل حتى 10 جيجا أوم (10GΩ). يوفر الجهاز وظائف تشخيصية احترافية مثل قياس مؤشر الاستقطاب (PI - Polarization Index) ونسبة الامتصاص Dielectric Absorption Ratio (DAR)، بالإضافة إلى قياس جهود التيار المستمر والمتناوب (AC/DC Voltage) والمقاومات المنخفضة والتوصيلية. يأتي الجهاز بشاشة LCD كبرى مزودة بإضاءة خلفية ورسم بياني شريطي (Bar Graph)، ومغلف بحافظة حماية متينة شديدة التحمل ومقاومة للصدمات للعمل بثبات في بيئات الموقع والمصانع.

المواصفات الفنية الأساسية:

• الطراز: UNI-T UT511

• جهود اختبار العزل (Test Voltages): 100V / 250V / 500V / 1000V (بدقة ±5%)

• نطاق قياس مقاومة العزل:

  • عند 100V: من 0.1MΩ إلى 500MΩ

  • عند 250V: من 0.5MΩ إلى 2GΩ

  • عند 500V: من 1MΩ إلى 4GΩ

  • عند 1000V: من 2MΩ إلى 10GΩ

• تيار القصر (Short-Circuit Current): < 2mA

• اختبارات التشخيص: قياس مؤشر الاستقطاب (PI) ونسبة الامتصاص الكهرومغناطيسي (DAR) تلقائياً

• قياس الجهد:

  • DC Voltage: حتى 1000V

  • AC Voltage: حتى 750V

• قياس المقاومة المنخفضة: حتى 1000Ω

• التغذية: يعمل بواسطة 8 بطاريات 1.5V (R14) مع مؤشر تنبيه انخفاض جهد البطارية والتفريغ الذاتي التلقائي

• تصنيف السلامة: CAT III 600V / Overvoltage Protection

المميزات والتطبيقات:

• فحص عزل متقدم وشامل: يدعم التحليل التلقائي لمؤشرات DAR و PI للتأكد من حالة عوازل المحركات والمحولات بدقة.

• تفريغ تلقائي للشحنات: ميزة أمان تقوم بتفريغ الشحنات الكهربائية المتبقية فور انتهاء الاختبار لحماية المستخدم.

• شاشة عرض عريضة مع Bar Graph: شاشة مقاس كبير مع خلفية مضاءة ومخطط شريطي لعرض تغيرات العزل لحظياً.

• تطبيقات واسعة: صيانة الشبكات الكهربائية، فحص خطوط الكابلات الأرضية، اختبار عزل المولدات والمحولات، وورش الصيانة الصناعية المقاومة للظروف القاسية.
