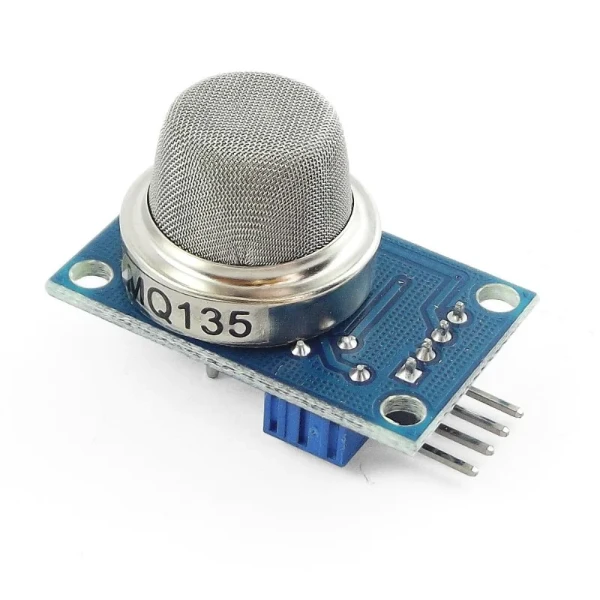

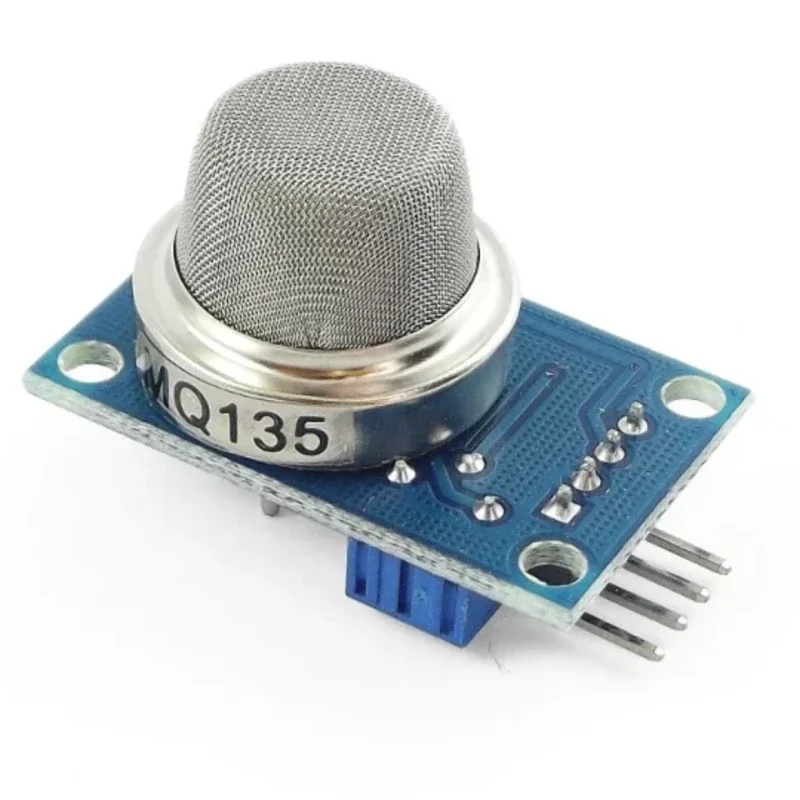

حساس الغازات وجودة الهواء / MQ-135 Gas Sensor Module For NH3, Alcohol, benzene, smoke , CO2 Detector Module

وحدة حساس الغازات وجودة الهواء MQ-135 Gas Sensor Module هي أداة قياس واكتشاف إلكترونية متعددة الاستخدامات، مخصصة لمشاريع مراقبة جودة الهواء واكتشاف تسرب الغازات السامة والملوثات الجوية في البيئات الداخلية والصناعية.

يعتمد الحساس على مادة ثنائي أكسيد القصدير (SnO2) كعنصر استشعار حساس، حيث تتغير مقاومتها الكهربائية فور ملامسة الغازات المستهدفة في الهواء. يستطيع الحساس اكتشاف طيف واسع من الغازات ببراعة مثل الأمونيا (NH3)، المركبات العطرية مثل البنزين (Benzene)، بخار الكحول (Alcohol)، الدخان (Smoke)، وبخار ثاني أكسيد الكربون (CO2). تتميز الوحدة باحتوائها على مخرجين للنتائج: مخرج تماثلي (Analog Output) لقياس تركيز الغاز بدقة، ومخرج رقمي (Digital Output) متصل بـ Comparator (LM393) مع مقاومة متغيرة لضبط حد التنبيه (Threshold) عند تجاوز نسبة معينة من الغاز.

المواصفات الفنية الأساسية:

• الطراز: MQ-135

• جهد التشغيل: 5V DC

• الغازات المستهدفة: الأمونيا (NH3)، البنزين، الكحول، الدخان، ثنائي أكسيد الكربون (CO2)، وسلفيد الهيدروجين

• نطاق الكشف عن التركيز: 10ppm إلى 1000ppm (حسب نوع الغاز)

• المخرجات:

  • مخرج تماثلي (AO - Analog Output): يعطي جهداً متناسباً مع تركيز الغاز

  • مخرج رقمي (DO - Digital Output): إشارة عالية/منخفضة (TTL) متداخلة مع مقارن LM393

• الاستجابة والزمن: استجابة سريعة واستعادة سريعة لحالتها عند زوال الغاز

• التوافق: يتوافق تماماً مع متحكمات Arduino, ESP32, ESP8266, Raspberry Pi, و STM32

المميزات والتطبيقات:

• استشعار متعدد الغازات: أداة شاملة ومثالية لمشاريع محطات مراقبة جودة الهواء المنزلية والذكية.

• إشارات مخرجات مزدوجة: تتيح لك القراءة المباشرة بفرق الجهد المتغير أو استخدام الحساس كإنذار مباشر عند تجاوز الحد المسموح.

• سهولة الضبط والبرمجة: يحتوي على مقاومة متغيرة (Potentiometer) لضبط حساسية المخرج الرقمي بكل سهولة.

• تطبيقات واسعة: أجهزة تنقية الهواء الذكية، أنظمة إنذار الدخان والتسرب في المصانع، مراقبة تلوث المنازل، ومشاريع انترنت الأشياء (IoT Air Quality Monitors).
